خط تولید IML چیست و چگونه کار می کند؟

در صنعت بسته بندی و تولید محصولات پلاستیکی، کیفیت ظاهری و دوام چاپ، نقش بسیار مهمی در جذب مشتری دارد. تکنولوژی IML (In-Mold Labeling) یا لیبل گذاری داخل قالب، یکی از پیشرفته ترین روش های تولید ظروف و قطعات پلاستیکی با چاپ یکپارچه و ماندگار است.

در این روش، لیبل یا طرح چاپی همزمان با فرآیند تزریق پلاستیک داخل قالب قرار می گیرد و به بدنه محصول می چسبد؛ به طوری که طرح نهایی بخشی از ساختار محصول محسوب می شود، نه یک برچسب جداگانه.

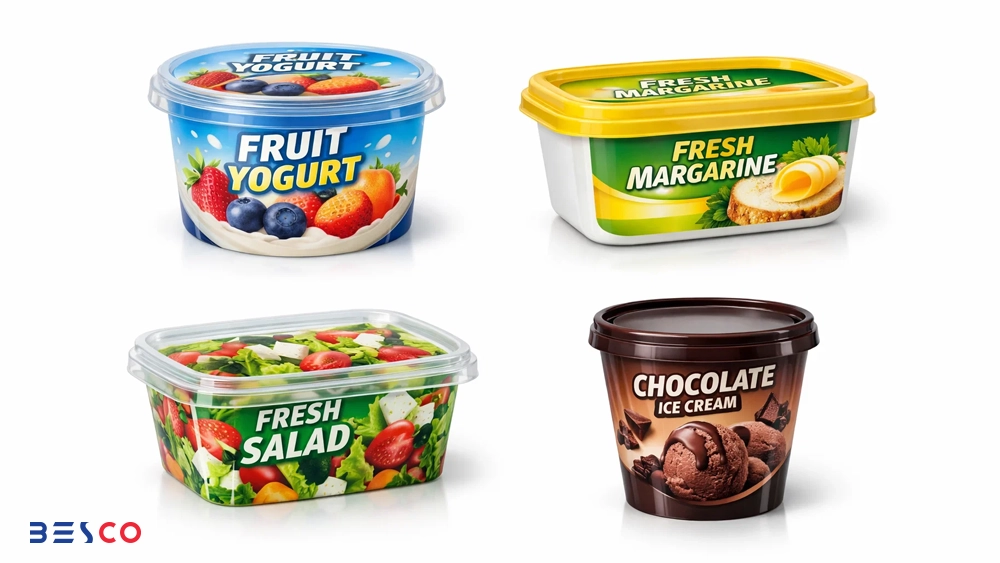

امروزه ظروف جداره نازک با تکنولوژی IML به دلیل افزایش کیفیت، سرعت تولید بالا و کاهش هزینه در تیراژ انبوه، به یکی از گزینه های اصلی تولیدکنندگان ظروف غذایی، لبنی و بسته بندی صنعتی تبدیل شده است. در ادامه بررسی می کنیم که خط تولید IML دقیقاً چیست و چگونه کار می کند.

IML چیست و چه کاربردی دارد؟

تکنولوژی IML روشی نوین در تولید قطعات پلاستیکی است که در آن لیبل چاپ شده پیش از تزریق مواد مذاب داخل قالب قرار می گیرد و در همان لحظه قالب گیری، با قطعه نهایی یکپارچه می شود.

برخلاف روش های سنتی که چاپ یا لیبل گذاری پس از تولید انجام می شود، در IML فرآیند چاپ و تولید به صورت همزمان صورت می گیرد. همین موضوع باعث افزایش کیفیت، دوام و زیبایی محصول نهایی می شود.

کاربرد اصلی این فناوری در تولید:

• ظروف لبنی (ماست، پنیر، بستنی)
• ظروف مواد غذایی
• سطل های رنگ و چسب
• ظروف بسته بندی صنعتی
• محصولات بهداشتی و آرایشی


می باشد که در آن ها ظاهر مناسب و زیبا و مقاومت لیبل اهمیت بالایی دارد.

معنی IML (برچسب گذاری داخل قالب)

IML مخفف عبارت In-Mold Labeling به معنی «برچسب گذاری داخل قالب» است.

در این فرآیند:

1. ابتدا لیبل مخصوص که از جنس پلی پروپیلن (PP) یا مواد سازگار با پلاستیک تزریقی است چاپ می شود.
2. لیبل توسط ربات یا سیستم اتوماتیک داخل قالب قرار می گیرد.
3. مواد مذاب پلاستیکی داخل قالب تزریق می شوند.
4. لیبل و بدنه پلاستیکی در اثر حرارت و فشار به یکدیگر متصل شده و یک قطعه یکپارچه تولید می شود.


در نتیجه، طرح چاپی دیگر قابل جدا شدن نیست و به بخشی از ساختار محصول تبدیل می شود.

تفاوت IML با چاپ معمولی روی محصولات پلاستیکی

در روش های سنتی، ابتدا قطعه پلاستیکی تولید می شود و سپس چاپ یا برچسب روی آن چسبانده می شود. این روش معایبی به همراه دارد که شامل:

• جدا شدن لیبل
• خط و خش افتادن روی چاپ
• کاهش کیفیت در تماس با رطوبت
• افزایش هزینه نیروی انسانی


اما در تکنولوژی IML:

• چاپ کاملاً یکپارچه با بدنه است
• در برابر رطوبت، ضربه و سایش مقاوم است
• ظاهر محصول زیبا تر و براق تر است
• سرعت تولید بالاتر می رود
• هزینه نهایی در تولید انبوه کاهش پیدا می کند


به همین دلیل بسیاری از تولیدکنندگان حرفه ای به سمت استفاده از دستگاه تزریق پلاستیک مجهز به سیستم IML حرکت کرده اند.

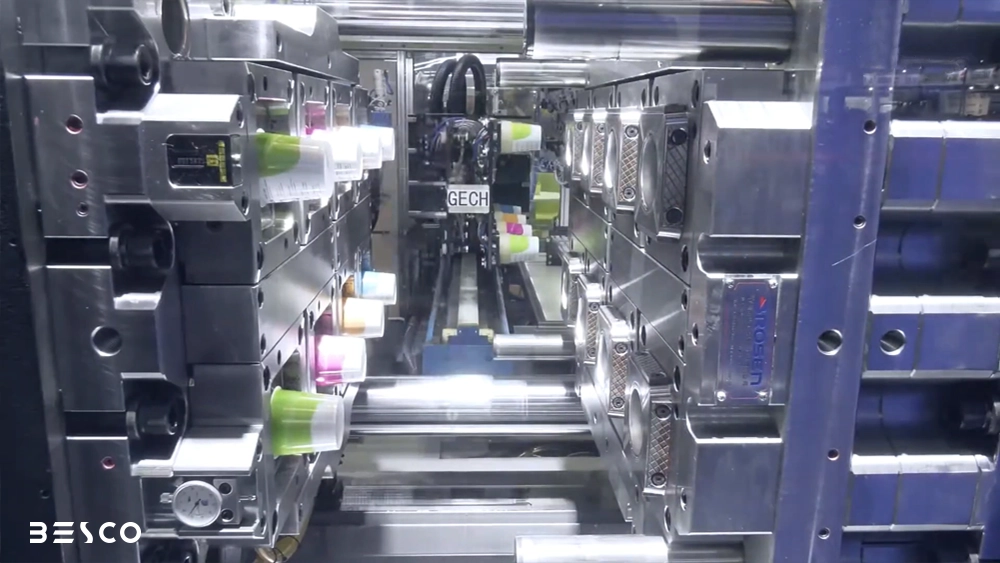

دستگاه تزریق پلاستیک IML چگونه کار می کند؟

دستگاه تزریق پلاستیک IML از نظر ساختار کلی شباهت زیادی به دستگاه تزریق معمولی دارد، اما به ربات تزریق پلاستیک و قالب مخصوص مجهز است که امکان قرار دادن لیبل داخل قالب را قبل از تزریق مواد فراهم می کند.

در خط تولید iml، فرآیند تزریق پلاستیک و لیبل گذاری به صورت همزمان و کاملاً هماهنگ انجام می شود. کنترل دقیق زمان بندی باز و بسته شدن قالب، عملکرد ربات و تزریق مواد مذاب، نقش کلیدی در کیفیت نهایی محصول دارد.

در ادامه مراحل کار این تکنولوژی را بررسی می کنیم.

مراحل تولید محصول در خط تولید IML

فرآیند خط تولید IML به صورت مرحله به مرحله و اتوماتیک انجام می شود:

1. آماده سازی لیبل
   لیبل‌ها معمولاً از جنس پلی پروپیلن (PP) و متناسب با نوع ماده تزریقی تولید می‌شوند. این لیبل‌ها از قبل چاپ شده و به صورت خشاب در اختیار ربات قرار می‌گیرند تا در هر سیکل تولید استفاده شوند.

2. باز شدن قالب
   پس از خروج قطعه قبلی، قالب دستگاه تزریق باز می‌شود و برای شروع سیکل جدید آماده می‌گردد. هماهنگی زمانی این مرحله با عملکرد ربات اهمیت زیادی دارد.

3. قرارگیری لیبل داخل قالب
   ربات IML با استفاده از سیستم وکیوم (مکش)، لیبل را برداشته و با دقت بالا داخل حفره قالب قرار می‌دهد. دقت در این مرحله از ایجاد چروک یا جابجایی طرح جلوگیری می‌کند.

4. بسته شدن قالب و تزریق مواد مذاب
   پس از جای‌گذاری لیبل، قالب بسته شده و مواد پلاستیکی مذاب با فشار بالا به داخل قالب تزریق می‌شوند. کنترل دقیق فشار و سرعت تزریق در این مرحله بسیار مهم است.

5. اتصال لیبل به بدنه قطعه
   در اثر حرارت و فشار داخل قالب، لیبل با بدنه قطعه پلاستیکی جوش خورده و به یک ساختار یکپارچه تبدیل می‌شود. در این حالت، چاپ به بخشی از محصول تبدیل می‌شود.

6. خنک کاری و خروج قطعه نهایی
    پس از خنک شدن قطعه، قالب باز شده و محصول نهایی که دارای چاپ دائمی و مقاوم است، توسط ربات یا سیستم پران از قالب خارج می‌شود. این فرآیند در هر سیکل تنها چند ثانیه زمان می‌برد و برای تولید انبوه بسیار مناسب است.

این فرآیند در هر سیکل تنها چند ثانیه زمان می برد و برای تولید انبوه بسیار ایده آل است.

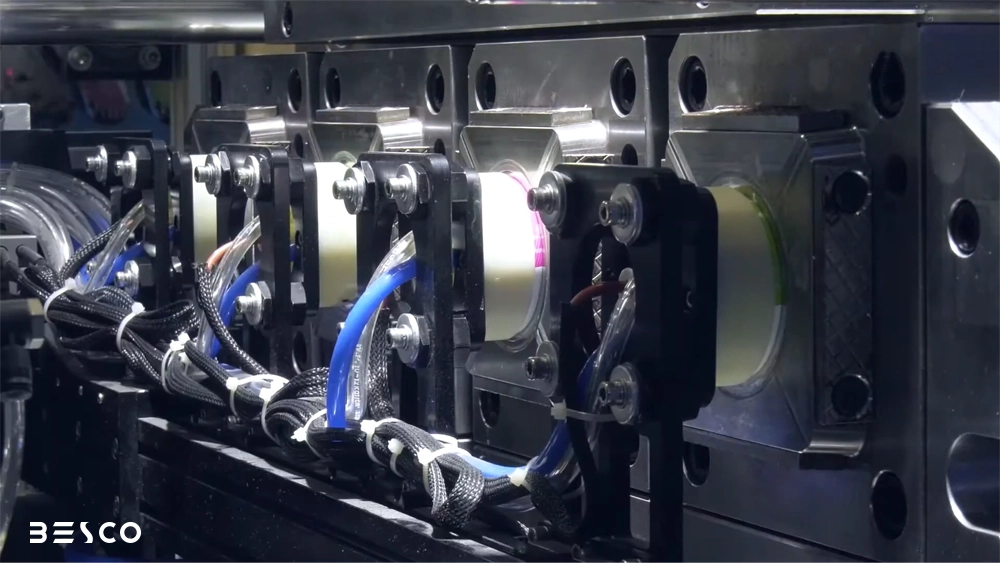

نحوه قرارگیری لیبل داخل قالب

یکی از مهم ترین بخش های سیستم IML، دقت در جای گذاری لیبل داخل قالب است. کوچک ترین خطا در این مرحله می تواند باعث چروک شدن، جابجایی طرح یا تولید قطعه معیوب شود.

قرارگیری لیبل معمولاً به یکی از روش های زیر انجام می شود:

سیستم ربات وکیوم دار (رایج ترین روش)

ربات مجهز به پدهای مکنده، لیبل را برداشته و با دقت میلی متری در محل تعیین شده قالب قرار می دهد. این روش برای خطوط تولید تمام اتوماتیک استفاده می شود.

استفاده از بار الکتریسیته ساکن (Electrostatic)

در برخی قالب ها، لیبل با بار الکتریکی به دیواره قالب می چسبد تا در زمان تزریق جابجا نشود.

سیستم ترکیبی وکیوم و طراحی قالب خاص

در قالب های پیشرفته، طراحی سطح قالب به گونه ای انجام می شود که لیبل در جای خود تثبیت شود.

برای عملکرد صحیح، هماهنگی بین سه بخش بسیار حیاتی است:

• دستگاه تزریق با کنترل دقیق فشار و زمان
• قالب طراحی شده مخصوص IML
• ربات پرسرعت و دقیق


به همین دلیل در زمان انتخاب دستگاه تزریق پلاستیک مناسب IML، کیفیت سیستم کنترلی، سرعت و فشار تزریق، توان گیره (تناژ مناسب) و هماهنگی با ربات اهمیت بالایی دارد.

مزایای استفاده از تکنولوژی IML

تکنولوژی IML تنها یک روش تزئینی نیست، بلکه یک راهکار حرفه ای برای افزایش بهره وری تولید، ارتقای کیفیت محصول و کاهش هزینه های جانبی در خطوط صنعتی است. به همین دلیل بسیاری از تولیدکنندگان بزرگ ظروف غذایی، لبنی و صنعتی به سمت استفاده از دستگاه تزریق پلاستیک مجهز به سیستم IML حرکت کرده اند.

در ادامه مهم ترین مزایای این فناوری را بررسی می کنیم.

افزایش کیفیت و دوام محصول

یکی از مهم ترین دلایل استفاده از IML، کیفیت بالای چاپ و ماندگاری بسیار زیاد آن است.

در این روش، لیبل بخشی از ساختار محصول می شود و دیگر یک برچسب جداگانه محسوب نمی شود. همین موضوع باعث می شود:

• چاپ در برابر رطوبت و شستشو مقاوم باشد
• طرح دچار خط و خش یا ساییدگی نشود
• لیبل از سطح محصول جدا نشود
• ظاهر محصول براق، یکنواخت و حرفه ای باشد

این ویژگی ها مخصوصاً در صنایع غذایی و لبنی اهمیت زیادی دارند، زیرا محصولات معمولاً در سردخانه، رطوبت بالا یا حمل ونقل طولانی مدت قرار می گیرند.

علاوه بر این، کیفیت بالاتر بسته بندی مستقیماً بر اعتماد مشتری و جایگاه برند تأثیر می گذارد. یک ظرف با چاپ یکپارچه و حرفه ای، ارزش perceived محصول را افزایش می دهد و قدرت رقابت در بازار را بالا می برد.

کاهش هزینه در تولید انبوه

در نگاه اول ممکن است تصور شود راه اندازی خط IML هزینه بر است، اما در تولید انبوه این سیستم باعث کاهش قابل توجه هزینه ها می شود. اما چرا؟

• حذف مرحله جداگانه چاپ یا لیبل چسبانی
• کاهش نیاز به نیروی انسانی
• افزایش سرعت سیکل تولید
• کاهش ضایعات ناشی از چسباندن اشتباه لیبل
• کاهش هزینه انبارداری لیبل های چسب دار سنتی


در واقع، فرآیند تزریق و لیبل گذاری در یک مرحله انجام می شود؛ بنابراین زمان تولید کوتاه تر و بهره وری خط بالاتر می رود.

برای کارخانه هایی که تیراژ تولید بالایی دارند، استفاده از دستگاه تزریق پلاستیک IML می تواند در مدت کوتاهی بازگشت سرمایه ایجاد کند و حاشیه سود را افزایش دهد.

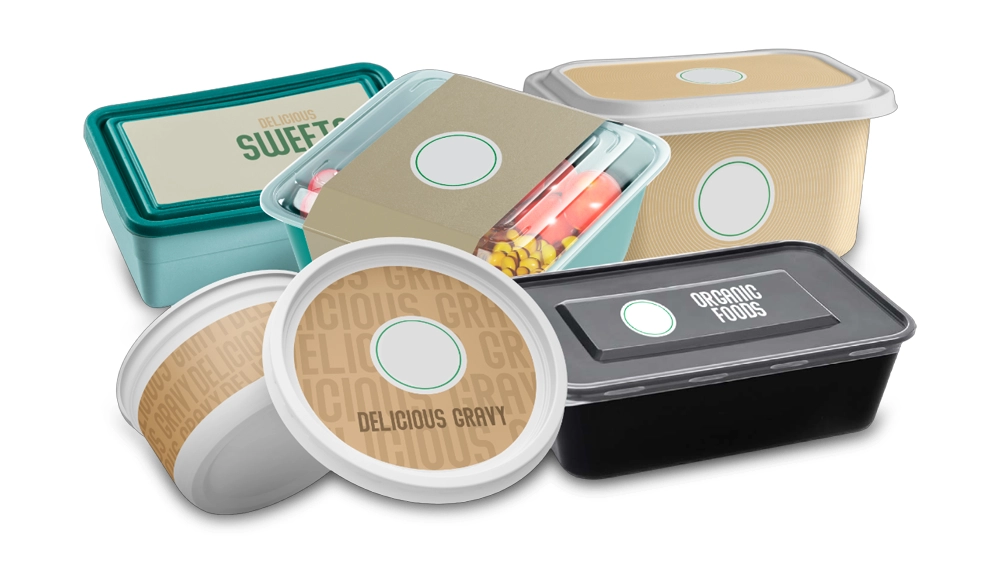

کاربردهای IML در صنایع مختلف

تکنولوژی IML به دلیل کیفیت چاپ بالا، مقاومت زیاد و سرعت تولید مناسب، در صنایع متعددی مورد استفاده قرار می گیرد. هر صنعتی که ظاهر محصول، ماندگاری چاپ و تولید انبوه برایش اهمیت داشته باشد، می تواند از مزایای دستگاه تزریق پلاستیک IML بهره مند شود.

در ادامه مهم ترین حوزه های کاربرد این تکنولوژی را بررسی می کنیم.

صنایع غذایی و لبنی

بیشترین کاربرد IML در صنعت غذایی و لبنیات است. در این صنعت، بسته بندی علاوه بر حفظ کیفیت محصول، نقش مهمی در بازاریابی و جلب توجه مشتری دارد.

محصولاتی مانند:

• ظروف ماست
• بسته بندی پنیر
• بستنی
• دسر
• کره و خامه
• ظروف سس و مواد غذایی آماده


عموماً با تکنولوژی IML تولید می شوند.

دلیل این انتخاب مشخص است:

• مقاومت لیبل در برابر رطوبت و سرما
• عدم جدا شدن برچسب در سردخانه
• امکان چاپ با کیفیت و رنگ های جذاب
• بهداشت بالاتر به دلیل حذف چسب های ثانویه


از آنجا که بسیاری از این محصولات در یخچال نگهداری می شوند یا در تماس با رطوبت هستند، استفاده از لیبل های معمولی می تواند باعث جدا شدن یا خرابی چاپ شود؛ اما در IML این مشکل کاملاً برطرف می شود.

محصولات صنعتی و بسته بندی

کاربرد IML تنها محدود به صنایع غذایی نیست. در بخش صنعتی نیز این تکنولوژی بسیار پرکاربرد است، به ویژه در تولید:

• سطل های رنگ
• ظروف چسب و رزین
• سطل های روغن صنعتی
• بسته بندی مواد شیمیایی
• ظروف مواد شوینده


در این محصولات، مقاومت در برابر ضربه، سایش و شرایط محیطی اهمیت زیادی دارد.

لیبل های IML به دلیل یکپارچگی با بدنه، در حمل ونقل، انبارداری و استفاده در محیط های صنعتی دچار آسیب نمی شوند. علاوه بر این، ظاهر حرفه ای تر بسته بندی می تواند برند تولیدکننده را در بازار رقابتی متمایز کند.

برای تولیدکنندگانی که در این حوزه ها فعالیت می کنند، استفاده از دستگاه تزریق پلاستیک مجهز به سیستم IML میتواند کیفیت محصول را ارتقا داده و ارزش برند را افزایش دهد.

تجهیزات مورد نیاز برای راه اندازی خط تولید IML

راه اندازی خط تولید IML فقط به خرید یک دستگاه تزریق پلاستیک محدود نمی شود، بلکه مجموعه ای از تجهیزات هماهنگ و دقیق باید در کنار هم قرار بگیرند تا فرآیند تولید بدون خطا و با راندمان بالا انجام شود.

هماهنگی بین دستگاه تزریق، قالب، ربات و تجهیزات جانبی نقش مستقیم در کیفیت لیبل گذاری، سرعت تولید و کاهش ضایعات دارد. در ادامه اجزای اصلی این خط تولید را بررسی می کنیم.

دستگاه تزریق پلاستیک مناسب IML

دستگاه تزریق مورد استفاده در سیستم IML باید دارای ویژگی های زیر باشد:

• سیستم کنترل دقیق زمان و فشار تزریق
• سرعت باز و بسته شدن قالب بالا
• ثبات در تناژ گیره (Clamping Force)
• سازگاری با سیستم رباتیک


معمولاً در تولید ظروف IML از دستگاه های با تناژ متوسط تا بالا (بسته به سایز محصول) استفاده می شود. دقت عملکرد دستگاه مستقیماً بر کیفیت نهایی لیبل و جلوگیری از جابجایی آن تأثیر دارد.

دستگاه CT-E

دستگاه های سری CT-E به دلیل طراحی پیشرفته در کنترل زمان تزریق، امکان تنظیم دقیق فشار و سیکل سریع، یکی از گزینه های بسیار مناسب برای تولید ظروف با جدار نازک با سیستم IML محسوب می شوند. این دستگاه:

• تمام الکتریکی هست!
• دارای سیستم کنترل فشار و دما دقیق
• مناسب برای سیکل های سریع و تولید انبوه
• سازگار با ربات های IML و سیستم های اتوماسیون خط

تمام الکتریک

دستگاه تزریق پلاستیک تمام الکتریک FCS CT-e

دستگاه تزریق پلاستیک FCS CT-e یک مدل تمام الکتریک پیشرفته است که برای تولید محصولات دقیق و متنوع در صنایع پزشکی، الکترونیک، بسته بندی و قطعات اپتیکی مناسب می باشد و دقت بالا، بهره وری انرژی و عملکرد پایدار را فراهم می کند.

مشاهده بیشتر

دستگاه SA High-Speed

دستگاه های SA Highspeed (High-Speed Injection Molding Machines) به طور خاص برای تولید محصولات جداره نازک با سرعت بالا طراحی شده اند و در خطوط IML کارآمدی بالایی دارند. ویژگی های برجسته این سری شامل:

• سرعت فوق العاده بالا در تزریق و باز/بسته کردن قالب
• کنترل بسیار دقیق زمان و فشار در سیکل های کوتاه
• عملکرد قوی در تولید ظروف لبنی، غذایی و بسته بندی سبک
• یکپارچگی آسان با سیستم ربات IML

سرعت بالا

دستگاه تزریق پلاستیک سرعت بالا FCS SA High speed

دستگاه تزریق پلاستیک سرعت بالا FCS SA High speed با فناوری سروو هیدرولیک و طراحی پیشرفته، راهکاری ایده آل برای تولید محصولات جداره نازک مانند ظروف یکبار مصرف، لیوان های پلاستیکی و بسته بندی های IML است. این دستگاه با کاهش مصرف انرژی و افزایش دقت، انتخابی هوشمندانه برای صنعتگران مدرن به شمار می رود.

مشاهده بیشتر

هر دو دستگاه CT-E و SA Highspeed با توجه به نیاز به سرعت، دقت و هماهنگی با ربات های IML، گزینه های بسیار خوب برای خطوط تولید IML محسوب می شوند.

قالب مخصوص IML

قالب تزریق پلاستیک در سیستم IML با قالب معمولی تفاوت دارد. این قالب ها:

• محل دقیق قرارگیری لیبل دارند
• طراحی مهندسی شده برای جلوگیری از چروک شدن لیبل دارند
• سیستم وکیوم یا الکترواستاتیک برای تثبیت لیبل دارند
• مسیرهای خنک کاری دقیق تری دارند


طراحی صحیح قالب یکی از مهم ترین عوامل موفقیت در تولید بدون ضایعات است.

ربات IML

ربات قلب سیستم IML محسوب می شود. وظیفه آن:

• برداشتن لیبل از خشاب
• قرار دادن دقیق لیبل داخل قالب
• خارج کردن قطعه نهایی

ربات ها باید سرعت بالا و دقت میلی متری داشته باشند تا سیکل تولید افزایش پیدا کند و خط تولید کاملاً اتوماتیک شود.

تجهیزات جانبی (چیلر، کمپرسور و سیستم خنک کننده)

در کنار تجهیزات اصلی، برخی سیستم های جانبی برای عملکرد پایدار خط تولید ضروری هستند:

چیلر صنعتی

برای کنترل دمای قالب و کاهش زمان سیکل تولید استفاده می شود. خنک کاری مناسب باعث افزایش کیفیت سطح قطعه و جلوگیری از تاب برداشتن می شود.

کمپرسور هوا

برای عملکرد سیستم های پنوماتیک ربات، وکیوم لیبل و برخی اجزای دستگاه مورد استفاده قرار می گیرد.

سیستم خنک کننده قالب و آب گردان

تنظیم دقیق دمای قالب در فرآیند IML اهمیت بسیار زیادی دارد، زیرا دمای نامناسب می تواند باعث عدم چسبندگی کامل لیبل یا ایجاد حباب شود.

خشک کن مواد اولیه (در صورت نیاز)

برای جلوگیری از ایجاد حباب یا نقص سطحی در قطعه، به ویژه در تولیدات حساس.

در مجموع، راه اندازی یک خط IML موفق نیازمند انتخاب صحیح و هماهنگ تمامی این تجهیزات است. انتخاب دستگاه تزریق مناسب و قالب استاندارد می تواند تأثیر مستقیمی بر کاهش ضایعات، افزایش سرعت تولید و بازگشت سریع تر سرمایه داشته باشد.

جمع بندی

تکنولوژی IML یکی از پیشرفته ترین راهکارهای تولید ظروف و قطعات پلاستیکی با چاپ یکپارچه و ماندگار است. در این تکنولوژی، فرآیند تولید و لیبل گذاری به صورت همزمان انجام می شود و نتیجه آن محصولی با کیفیت ظاهری بالا، دوام بیشتر و ارزش برندینگ قوی تر است.

استفاده از سیستم IML به ویژه برای تولیدکنندگانی که در صنایع غذایی، لبنی، شوینده و صنعتی فعالیت دارند، یک مزیت رقابتی جدی محسوب می شود. حذف مراحل چاپ جداگانه، کاهش ضایعات، افزایش سرعت تولید و کاهش هزینه در تیراژ بالا از مهم ترین دلایل استقبال بازار از این تکنولوژی است.

اگر قصد راه اندازی یا ارتقای خط تولید خود را دارید، انتخاب دستگاه تزریق مناسب، قالب استاندارد و ربات دقیق، نقش تعیین کننده ای در موفقیت پروژه شما خواهد داشت. مشاوره تخصصی پیش از خرید می تواند از هزینه های اشتباه و توقف خط تولید جلوگیری کند.
